250-550mm
-- Roda de alumínio resistente à explosão (alumínio pertence ao metal não-ferroso e a classe resistente à explosão de ventilador é a de faísca C como o padrão AMCA-99 com a utilização do motor resistente a explosão)
600-900mm
-- Roda de aço para todas as aplicações gerais e resistentes à explosão (Como a resistência à explosão, a combinação da entrada venturi é o alumínio e a classe de resistência à explosão do ventilador é faísca C como padrão AMCA-99 com a utilização do motor resistente à explosão.)
Análise de estresse testado: força confiável por um longo período
-- Análise de estresse assistido por computador.
-- Fortalecimento de ranhuras devidamente localizadas: de acordo com teste de repetição.
-- Redução de lâminas e vibração.
-- Preveni distorção das lâminas ou quebra depois de um longo período.
Lâminas de varredura na frente: design avançado
-- Otimizado de acordo com a simulação aerodinâmica.
-- Nível de balanceamento de rodas G2.5 (AMCA)
-- A superfície da lâmina é fluente e aerodinâmica, cortando o ar progressivamente.
-- O ângulo da borda da lâmina é projetado corretamente, ajudando a reduzir a turbulência quando há a quebra de ar.
-- Baixo nível de ruído é mantido sob grande volume.
Característica
Motor é dentro do fluxo de ar e sem lubrificação: adequado para instalação em parede alta.
-- Tamanho pequeno, estrutura simples e funcionamento estável.
-- Motor é dentro do fluxo de ar: resfriamento prolongando a vida últil do motor.
-- Motor sem lubrificação: não precisa de manutenção adequada para a instalação em parede alta.
-- Não há necessidade subir em alturas altas para substituir a correia.
Alojamento quadrado: perfil razoável
-- Abertura quadrada de concreto, tijolo ou parede de aço: mais fácil.
-- Parede de aço de camada única com viga de apoio horizontal: simples e confiável.
Acessório disponíveis: Leve em consideração
-- Acessórios padrão: capa de chuva45°e tela de pássaro de aço inoxidável (para exaustor WEX), capa de chuva 90° e tela de inseto de aço inoxidável (para alimentação de ar WSP), tela de segurança segura e fixador de aço inoxidável.
-- Acessórios opcionais: amortecedorbackdraft de gravidade, caixa com revestimento por pulverização epóxi e estrutura resistente à explosão.

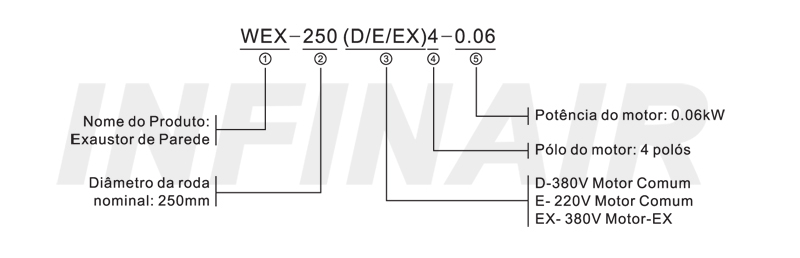

Nomeação
Estrutura
Espec. Téc.
Ventilador
Exaustor de parede de fluxo axial possuindo de lâminas de limpeza para frente, fabricados de aço ou alumínio. As lâminas são reforçacas por nervuras para reduzir o estresse parcial garantindo um valor de pico de vibração menor que 4.5mm/s. A roda é equilibrada dinamicamente e estaticamente no nível G2.5 conforme o padrão AMCA 204.
Padrão de Qualidade
O ventilador é testado de acordo com o padrões AMCA 210 e 300. O fabricante deve possuir a licença de produção para produtos industriais e autentificação do sistema de qualidade ISO9001.
Carcaça do Ventilador
A carcaça do ventilar é quadrada, fabricada de painel de aço galvanizado ( opção: revestimento de pó epóxi). A estrutura que suporta o motor é forte o suficiente para evitar a ressonância durante o funcionamento. Uma malha de segurança é instalada no lado interno para prevenir que detritos entrem no ventilador. Lado externo é equipado com capa de chuva de 45 graus e tela de pássaro de aço inoxidável para prevenir que a chuva e pássaros entrem na área de trabalho.
Estrutura anti-explosão (Apenas para tipo anti-explosão)
Ventilador deve obter uma estrutura anti-explosão de faísca C de acordo com o padrão AMCA 99. Ventilador de parede lateral resistente a explosão: Tipo (tamanho: 250~550) é de roda de alumínio, tubo de entrada Venturi é de alumínio. Tipo (tamanho: 600~900) é de roda de aço, tubo de entrada Venturi é de alumínio. O motor é à prova de explosão. Todo o ventilador deve possuir a certificação CNEX e o fabricante tem que obter a licença de produção para produtos elétricos à prova de explosão.
Motor
Motor rotor externo é de IP44, motor rotor interno de IP54 e classe de isolamento tipo F. Motor é dentro do fluxo de ar para o resfriamento. A localização da fiação do motor depende do consumidor e o comprimento da fiação externa é de pelo menos meio metro.
Placa de identificação
Placa de identificação pernamentemente fixada no corpo do ventilador apresentando de forma clara a marca, modelo e número de série (i.e.: ID único para cada ventilador), para que o cliente possa usar esse número para saber as peças usadas.
Fabricantes Autorizados
Fornecedores qualificados devem possuir uma avaliação AAA. Fornecendo INFINAR ou produtos similares com o design deles baseado nos modelos WEX INFINAIR.
